Zergatik da Pipe Feeder Hodi Automatizatuen Ekoizpen Lerroen gaitzaile zalantzarik gabe?

1. Hodiaren elikadura eta fabrikazio modernoan duen eginkizuna definitzea

TheTutu elikaduraekipamendu espezializatu bat da, automatikoki edo erdi-automatikoki material tubularra emateko diseinatuta, hala nola, kobrezko hodiak, burdinazko hodiak, aluminiozko hodiak eta altzairu herdoilgaitzezko hodiak, beheranzko prozesatzeko makineriara, ebaketa-makinak, konformazio-prentsak eta soldadura-ekipoak barne. Bere oinarrian, hodien elikadura lehengaien biltegiratze-prozesuaren eta ekoizpen-prozesuaren arteko interfaze kritiko gisa balio du, hodiak prozesatzeko ekipoetara orientazio, tarte eta abiadura egokian aurkezten direla bermatuz, ekoizpen-fluxu jarraitu eta eraginkorra mantentzeko.

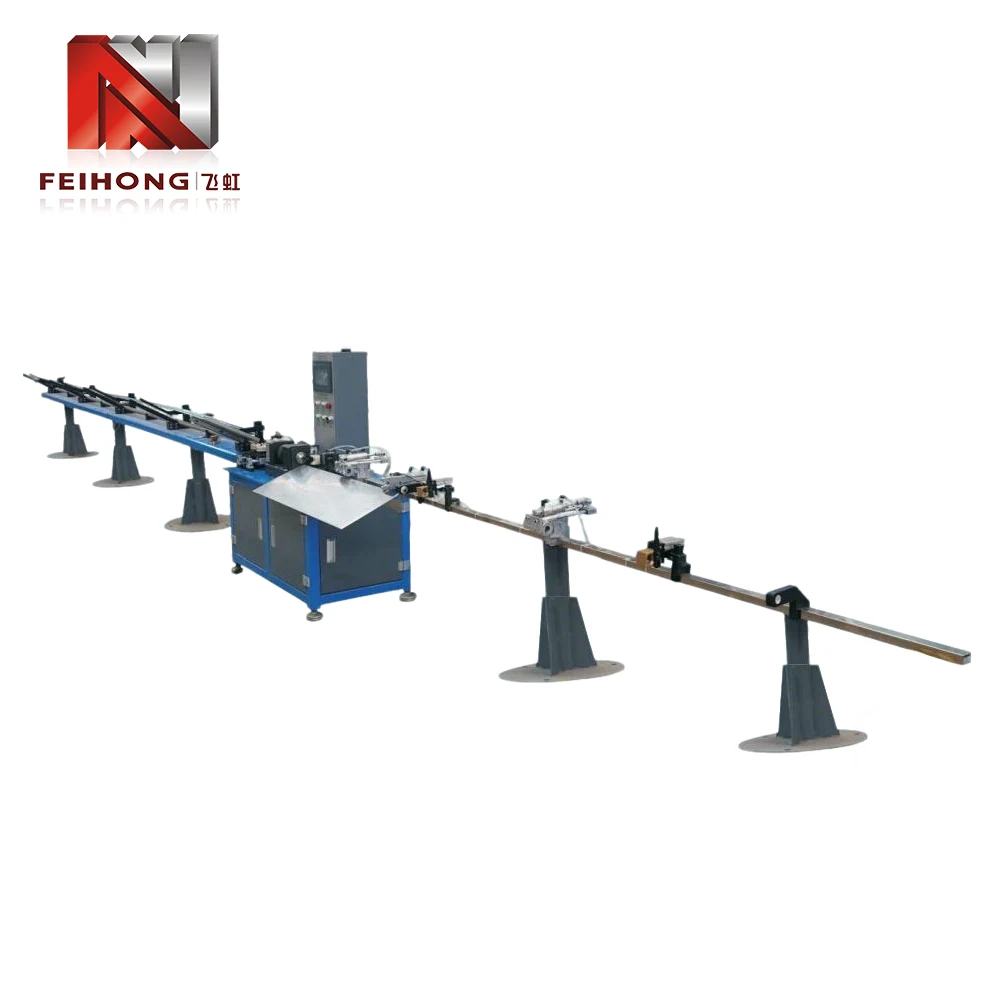

Abiadura handiko ebaketa-makina batekin integratutako hodi-elikagailu guztiz automatikoa ekoizpen-ingurune moderno batean.

Fabrikazio-ingurune tradizionaletan, hodien elikadura eskuzko eragiketa zen: operadoreek hodi indibidualak jasotzen zituzten, ebaketa- edo prozesatzeko makinan kokatu eta amaitutako piezak kentzen zituzten. Planteamendu honek lan intentsiboa ez ezik, ekoizpen-abiaduran eta kalitatean aldakortasun handia ere sartu zuen. Hodi-elikagailuak eraginkortasun-gabezia hauek ezabatzen ditu materiala manipulatzeko prozesua automatizatuz, elikadura koherentea eta errepikagarria ahalbidetuz, bolumen handiko ekoizpena onartzen duena gizakiaren esku-hartze minimoarekin.

Hodi-elikagailuaren garrantzia lan-aurrezki soiletik haratago zabaltzen da. Fabrikazio modernoan, non puntualeko ekoizpena eta fabrikazio lean printzipioak nagusi diren, prozesatzeko ekipoetarako material-fluxu etengabea eta etengabea mantentzeko gaitasuna ezinbestekoa da errendimendu optimoa lortzeko. Hodi-elikagailuak zehaztasun mekanikoaren, kontrol elektronikoaren eta sentsazio adimendunaren konbinazioaren bidez lortzen du, hodiak prozesatzeko lerro automatizatuen oinarri bihurtuz hainbat industriatan.

2. Hodiak elikatzeko ekipoen bilakaera teknologikoa

Hodien eskuzko manipulaziotik gaur egungo hodien elikadura sofistikatuetara egindako bidaiak automatizazio industrialaren ibilbide zabalagoa islatzen du. Bilakaera hau ulertzeak ezinbesteko testuingurua ematen du hodiak elikatzeko sistema modernoen gaitasunak balioesteko.

2.1 Eskuzko hodien manipulazioaren garaia

Hodiak eta hodiak prozesatzeko lehen egunetan, materialaren manipulazio guztia eskuz egiten zen. Langileek hodi indibidualak biltegiratzeko racketatik atera, mozteko edo konformatzeko makinetara eraman eta eskuz sartuko zituzten prozesatzeko ekipoetara. Ikuspegi hau giza faktoreek berez mugatzen zuten: nekea, inkoherentzia eta txanda luzeetan elikadura-tasa egonkorra mantentzeko ezintasuna. Gainera, eskuzko manipulazioak segurtasun-arrisku handiak zituen, batez ere hodi astunekin edo ertz zorrotzekin lan egiten denean.

2.2 Elikadura Sistema Mekanizatuen Sarrera

mendearen erdialdean agertu ziren lehen elikadura-sistema mekanizatuak, normalean arrabol-garraiatzaile soilak edo kate bidez bultzatutako mekanismoak erabiliz hodiak produkzio-lerro batean zehar mugitzeko. Hasierako sistema hauek eskuzko esfortzuren bat murriztu zuten baina hala ere operadorearen esku-hartzea behar zuten kargatzeko eta kokatzeko. Elikaduraren luzera eta denboraren gaineko kontrol zehatza falta zitzaien, zehaztasun handiko aplikazioetarako eraginkortasuna mugatuz.

2.3 Ordenagailuz kontrolatutako hodien elikaduraren gorakada

1980ko eta 1990eko hamarkadetan kontroladore logiko programagarrien (PLC) eta servomotor teknologiaren etorrerarekin, hodi-elikagailuek eraldaketa izugarria izan zuten. Ordenagailuz kontrolatutako sistemek elikaduraren luzera, abiadura eta azelerazioa zehatz-mehatz erregula ditzakete, hodiak ebaketa edo konformazio eragiketetarako koherentziaz kokatzea ahalbidetuz. Giza-makina interfazeen (HMI) integrazioari esker, operadoreek parametroak erraz ezarri eta errendimendua kontrolatu zuten, konfigurazio denbora murriztuz eta ekipoen eraginkortasun orokorra hobetuz.

2.4 Pipe Feeder Modernoa: Adimena eta Konektibitatea

Gaur egungo hodi-elikagailuak gailu oso sofistikatuak dira, sentsoreak, datuen erregistroa eta komunikazio-protokoloak barneratzen dituztenak, fabrika osoko automatizazio sistemekin integratzeko. Hodi-elikagailu modernoak automatikoki doi daitezke hodiaren diametroaren, hormaren lodieraren eta materialaren konposizioaren aldaketetara, baldintza aldakorretan elikadura-errendimendu optimoa bermatuz. Mantentze-lan iragarle-gaitasunak ere eskaintzen dituzte, eta operadoreei arazo potentzialei buruz ohartarazten diete geldialdia eragin aurretik.

Bilakaera honek hodi-elikadura fabrikazio aurreratuaren gaitzaile kritiko gisa ezarri du, eta enpresei ekoizpen-tasa handiagoak, kalitatea hobetzea eta malgutasun handiagoa lortu ahal izango dituzte bezeroen eskaerei erantzuteko.

3. Oinarrizko osagaiak eta funtzionamendu-printzipioak

Hodi-elikagailu baten barne-arkitektura ulertzea ezinbestekoa da aplikazio jakin baterako ekipamendu egokia aukeratzeko eta mantentze-lanak eta arazoak konpontzeko. Diseinuak fabrikatzaileen artean aldatzen diren arren, hodi-elikagailu gehienek oinarrizko osagaien multzo komun bat partekatzen dute.

3.1 Kargatzeko mekanismoa

Karga-mekanismoa biltegiratze rack edo garraiatzaile batetik hodi gordinak jasotzeaz eta elikadura sistemara aurkezteaz arduratzen da. Diseinuaren arabera, karga eskuzkoa, erdi-automatikoa edo guztiz automatikoa izan daiteke. Kargatze-sisteme automatikoek sarritan hodi sorta bat altxatzen duten altxagailu bat erabiltzen dute eta elikadura-pista batera banan-banan jaurtitzeko aukera ematen du.

3.2 Feed Drive Sistema

Elikadura gidatzeko sistemak hodia aurrera eramaten du prozesatzeko estaziora. Honek normalean motordun arrabolen multzo bat edo serbo motor batek bultzatutako pinch-roll antolamendua dakar. Serbomotorrak elikadura-abiaduraren eta luzeraren kontrol zehatza eskaintzen du, hodi-elikagailuak hodi-diametro eta prozesatzeko eskakizun desberdinak egokitzeko aukera emanez.

3.3 Gidatzeko eta Lerrokatzeko osagaiak

Hodia prozesatzeko makinan behar bezala sartzen dela ziurtatzeko, hodi-elikagailuak gidatzeko arrabolak, alboak lerrokatzeko plakak eta zuzentzeko gailuak ditu. Osagai hauek prozesatzeko akatsak sor ditzaketen okertzea, okertzea edo oker lerrokatzea eragozten dute.

3.4 Kontrol-sistema

Hodi-elikagailu modernoak kontrolagailu logiko programagarri batekin (PLC) eta HMI ukipen-pantaila erabilerraz hornituta daude. Kontrol-sistemak elikadura-parametroak kudeatzen ditu, sentsoreak monitorizatzen ditu eta gora eta beherako ekipoekin komunikatzen da. Sistema askok urruneko monitorizazio gaitasunak ere baditu ekoizpen zentralizatuaren kudeaketarako.

3.5 Sentsoreak eta Feedback gailuak

Sentsore sorta batek (hurbiltasun-etengailuak, sentsore fotoelektrikoak eta kodetzaileak barne) denbora errealeko feedbacka eskaintzen du hodiaren posizioari, elikadura-luzerari eta sistemaren egoerari buruz. Iritzi honek begizta itxiko kontrola ahalbidetzen du, elikaduraren zehaztasun koherentea eta anomaliak goiz detektatzeko.

Osagai hauek batera, sistema sendo bat osatzen dute, hodi-tamaina eta material askotarikoak kudeatzeko, zehaztasun- eta fidagarritasun-maila altuak mantenduz.

4. Erabat automatikoak vs erdi-automatikoak Hodi-elikagaiak

Hodi-elikagailuak bi motatan sailkatzen dira: guztiz automatikoak eta erdi-automatikoak. Konfigurazio hauen artean aukeratzea ekoizpen-bolumenaren, eskulanaren erabilgarritasunaren eta aurrekontu kontuen araberakoa da.

4.1 Tutu-elikagailu guztiz automatikoak

Hodi-elikagailu guztiz automatikoak operadorearen esku-hartze minimoa behar du. Aldizkari edo sorta batetik karga automatikoa, hodi indibidualen etengabeko elikadura eta amaitutako piezen kanporatze automatikoa dute. Sistema hauek aproposak dira bolumen handiko ekoizpen-inguruneetarako, non koherentzia eta abiadura funtsezkoak diren. Operadorearen eginkizuna sistema monitorizatzera, HMI bidez parametroak doitzera eta lehengaien hornidura betetzera mugatzen da.

Elikadura guztiz automatiko aurreratuak ere integra daitezke beheranzko ekipoekin, hala nola txaflatzeko makinekin, hariztatzeko unitateekin eta soldatzeko estazioekin, ekoizpen-zelula guztiz automatizatu bat sortuz.

4.2 Hodi-elikagailu erdi-automatikoak

Hodi-elikagailu erdi-automatikoak operadore batek hodi bakoitza eskuz kargatu behar du elikadura-mekanismoan. Ondoren, elikadurak hodiaren kokapen zehatza eta prozesatzeko estaziorako aurrerapena hartzen du. Elikadura mota hau bolumen txikiagoko produkziorako edo automatizatzeko zailak diren hodiak luzera edo tamaina desberdinetakoak diren aplikazioetarako egokia da. Elikadura erdi-automatikoak normalean unitate guztiz automatikoak baino merkeagoak eta mantentze errazagoak dira.

4.3 Gaitasunen konparaketa

Hurrengo taulan laburbiltzen dira bi moten arteko desberdintasun nagusiak:

Bi motak dute bere lekua fabrikazio modernoan, eta erabakia sarritan ekoizpen-eskakizunen eta eraginkortasun operatiboaren itzuleraren analisiaren araberakoa da.

5. Materialen bateragarritasuna eta aplikazio-esparrua

TheTutu elikaduraHodi-materialen espektro zabala kudeatzeko diseinatuta dago, eta hainbat industriatan aldakorra da.

5.1 Material motak

Hodi-elikagailuak hauekin erabiltzen dira normalean:

• Kobrezko hodiak:HVAC, iturgintza eta hozte sistemetan erabiltzen da
• Altzairuzko hodiak (karbonoa, herdoilgaitza, galbanizatua):Eraikuntzan, automobilen ihes-sistemetan eta egitura-aplikazioetan erabiltzen da
• Aluminiozko hodiak:Aeroespazialean, automozioko bero-trukagailuetan eta egitura arinetan erabiltzen da
• Plastikozko eta konposatuzko hodiak:Prozesamendu kimikoan eta telekomunikazioetan erabiltzen da
• Aleazio-hodiak:Tenperatura eta presio handiko aplikazioetan erabiltzen da

Hodi-elikagaiak harrapatzeko eta gidatzeko osagai egokiak izan behar ditu prozesatzen ari den material espezifikoaren gainazaleko akabera, gogortasuna eta pisua egokitzeko.

5.2 Hodiaren diametroa eta luzera tarteak

Hodi-elikagailu modernoak hainbat tamainatan daude eskuragarri, diametro txikiko hodietatik (6 mm) eta diametro handiko hodietara (150 mm edo gehiagoraino) bitarteko gaitasunekin. Elikaduraren luzera ere erregulagarria da, sistema batzuek 10 metrotik gorako luzera elikatzeko gai baitira.

5.3 Aplikazio-industria nagusiak

Hodi-elikagailuen aldakortasunak ezinbestekoak dira sektore hauetan:

• Automobilgintza:Ihes-hodiak, balazta-lerroak, erregai-lerroak eta egitura-hodiak ekoiztea
• HVAC eta hoztea:Bero-trukagailuak, kondentsadoreak eta hozte-lineak fabrikatzea
• Eraikuntza eta Azpiegitura:Aldamioak, eskubarandak eta egitura-euskarrien fabrikazioa
• Aeroespaziala:Hodi hidraulikoen, erregai-lineen eta egitura-osagaien ekoizpena
• Energia berriztagarriak:Eguzki panelen markoen, aerosorgailuen egitura-piezen eta hodi geotermikoen fabrikazioa

Industria bakoitzak eskakizun zehatzak jartzen dizkio hodi-elikadurari, hala nola, abiadura handiko funtzionamendua automozio-lineetarako edo aplikazio aeroespazialetarako muturreko zehaztasuna. Hodi-elikagailu modernoen diseinu modularrak baldintza desberdin horietarako pertsonalizatzeko aukera ematen du.

6. Ebaketa eta Konformazio Sistemekin integrazioa

Hodi-elikagailu batek oso gutxitan funtzionatzen du isolatuta; normalean ebaketa-, konformazio-, txanflaketa- edo soldadura-ekipoak barne hartzen dituen ekoizpen-lerro baten zatia da. Integrazio egokia funtsezkoa da material-fluxurik gabekoa lortzeko eta produktibitate orokorra maximizatzeko.

6.1 Ebaketa-makinekin sinkronizazioa

Ebaketa-lerro tipiko batean, hodi-elikagailuak hodia aurreratzen du aurrez zehaztutako luzera batera, eta gero eten egiten du ebaketa-makina batek —askotan abiadura handiko zerra zirkularra edo laser ebakitzailea— ebakia egiten duen bitartean. Ondoren, elikatzaileak hurrengo segmentuan aurrera egiten du. Eragiketa sinkrono honek elikadura-kontrolagailuaren eta ebaketa-makinaren kontrol-sistemaren arteko komunikazio zehatza behar du, sarritan Profinet edo EtherCAT bezalako eremu-bus interfaze baten bidez.

6.2 Konformazio eta Bukaera-Akabera Ekipoekiko koordinazioa

Hodiak tolestu, lehertu edo hariztatu behar dituzten aplikazioetarako, hodi-elikatzaileak hodia konformazio-estaziora eraman behar du orientazio egokian eta une egokian. Sistema aurreratuek hodia angelu zehatz batera biratu dezaketen kokapen serbokontrolatua dute konformazio trokelean sartu aurretik, urrats anitzeko eragiketa konplexuak ahalbidetuz.

6.3 Pilagailuekin eta garraiatzaileekin integratzea

Prozesatu ondoren, amaitutako hodiak pilatzaile edo garraiatzaile sistema baten bidez kentzen dira normalean. Hodi-elikagailuaren kontrol-sistemak beherako gailu hauekin koordinatu dezake eskualdaketa leuna bermatzeko eta botila-lepoak saihesteko.

6.4 Giza-Makina Interfazearen (HMI) eginkizuna

HMI sistema integratu osoa konfiguratzeko eta kontrolatzeko zentral gisa balio du. Operadoreek nahi dituzten ebaki-luzerak, elikadura-abiadurak eta beste parametro batzuk sartu ditzakete, eta HMIak denbora errealeko egoera, alarmak eta ekoizpen-zenbaketak bistaratzen ditu. HMI modernoek sarritan ukipen-pantailako interfazeak eta grafiko intuitiboak dituzte, funtzionamendua erraztuz eta operadore berrientzako ikasketa-kurba murriztuz.

7. Mantentze-lanak, fidagarritasuna eta funtzionamendu-gogoetak

Zerbitzu-bizitza luzea eta errendimendu koherentea bermatzeko, ezinbestekoa da hodien elikadura erregularra mantentzea. Praktika hauek gomendatzen dira:

7.1 Mantentze prebentiboaren egutegia

Prebentziozko mantentze-programa egituratu batek honako hauek izan behar ditu:

• Eguneroko egiaztapenak:Ikuskatu arrabolaren egoera, egiaztatu ezohiko zarata edo bibraziorik dagoen eta egiaztatu HMI-ren irakurketak
• Asteroko mantentze-lanak:Lubrikatu mugitzen diren piezak, garbitu sentsoreak eta egiaztatu osagai gidarien lerrokatzea
• Hileroko ikuskapenak:Egiaztatu gerriko edo katearen tentsioa, probatu larrialdi-geldialdiaren funtzioak eta berrikusi alarmen historia
• Hiruhileko zerbitzua:Egin servomotor, engranaje-kutxen eta kontrol-sistemen konexioen azterketa sakona
• Urteko berrikuspena:Ordeztu higadura-piezak, hala nola arrabolak, errodamenduak eta gidatzeko uhalak, eta birkalibratu feedback gailuak

7.2 Ohiko arazoak eta arazoak konpontzea

Arazo operatibo arrunt batzuk hauek dira:

• Elikaduraren luzera ez-koherentea:Sarritan, kodegailuaren lerrokatze okerrak, arrabolen irristatzeak edo higadura-osagaiak eragindakoa
• Hodiaren gainazaleko markak:Gidatzeko arrabol zikinen edo hondatuen ondorioz
• Prozesatzeko makinan sartzen den hodiaren desegokitzea:Normalean gidak gastatu edo doikuntza desegokiengatik
• Elikadura eta ebaketa makinaren arteko komunikazio-akatsak:Normalean kableak eta PLC programaren parametroak egiaztatuz ebazten da

7.3 Segurtasun Ezaugarriak

Hodi-elikagailu modernoak segurtasun-funtzio ugariz hornituta daude, besteak beste, gortina argiak, larrialdietarako gelditzeko botoiak eta babesleak irekita daudenean funtzionatzea eragozten duten segurtasun-blokeoak. Segurtasun sistema hauei buruzko prestakuntza egokia ezinbestekoa da operadore guztientzat.

7.4 Denbora eta fidagarritasuna maximizatzea

Fidagarritasuna maximizatzeko, fabrikatzaileek benetako ordezko piezak erabiltzea gomendatzen dute, ordezko funtsezkoak gordetzea eta lan-ingurune garbia mantentzea. Gainera, ekipoaren fabrikatzaileak emandako software eguneratzeek errendimendua hobetu eta funtzionalitate berriak gehi ditzakete.
